5T5 Bend Otomatik Büküm Merkezi
Video ▶

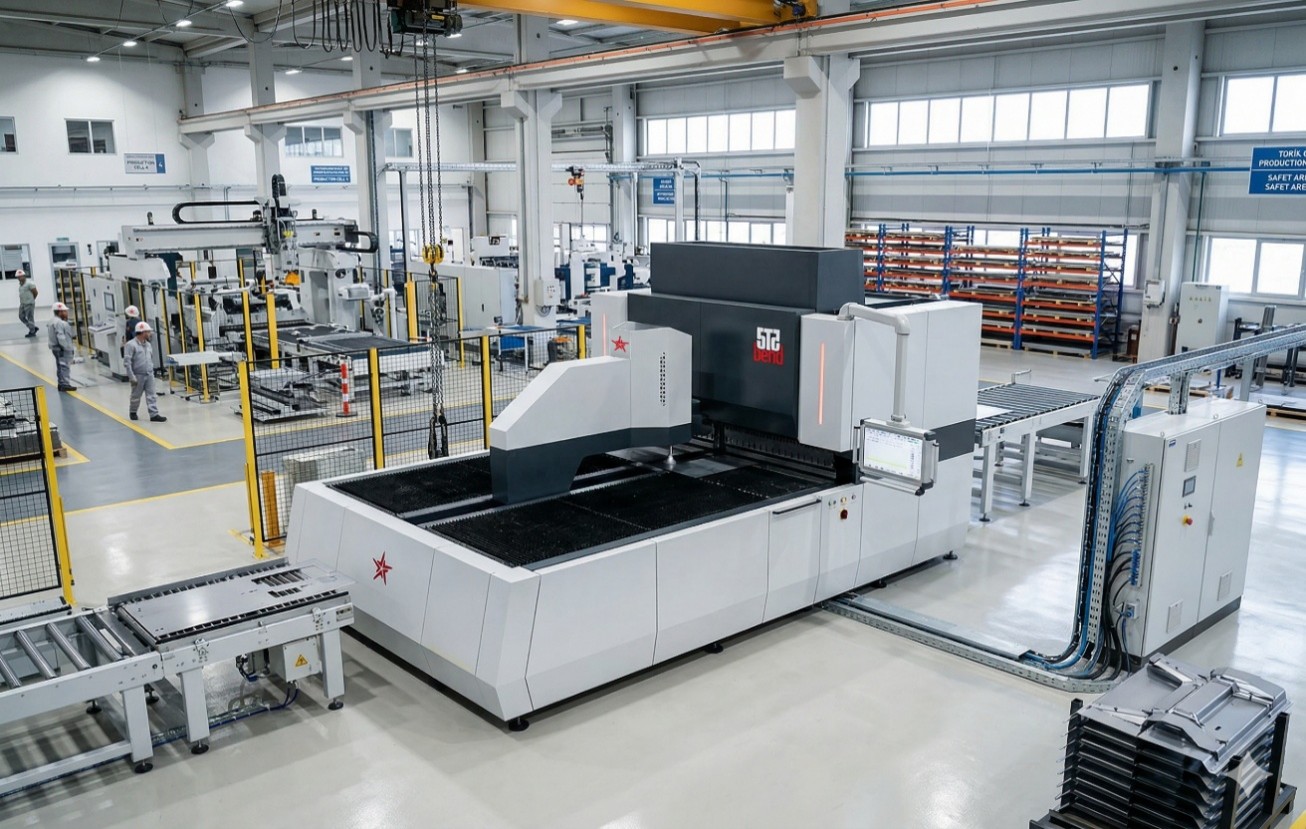

Panel
Bender makinesi
Panel Bender makinesi, yüksek rijitlik ve hassasiyet sağlamak amacıyla gerilim giderme işlemi uygulanmış taşıyıcı gövde üzerine inşa edilmiştir. Bu yapı üzerinde büküm grubu, baskı grubu ve tüm hareket ile pozisyonlama sistemleri entegre şekilde çalışmaktadır. Makinenin ön kısmında yer alan referanslama sistemi ve manipülatör grubu sayesinde sac malzemenin tüm hareketleri (sıkıştırma, döndürme ve ilerletme) tam otomatik olarak kontrol edilir. Çalışma prensibi kapsamında; açınım halindeki sac malzeme manipülatör klempleri arasında sabitlenir ve referans pimlerine dayandırılarak doğru pozisyona getirilir. Referanslama işlemi tamamlandıktan sonra baskı grubu malzemeyi sabitler ve büküm grubu tarafından istenilen açı ve formda büküm işlemi yüksek hassasiyetle gerçekleştirilir. Bu sistem sayesinde operatör müdahalesi minimum seviyeye inerken, tekrarlanabilir ve hatasız üretim sağlanır.

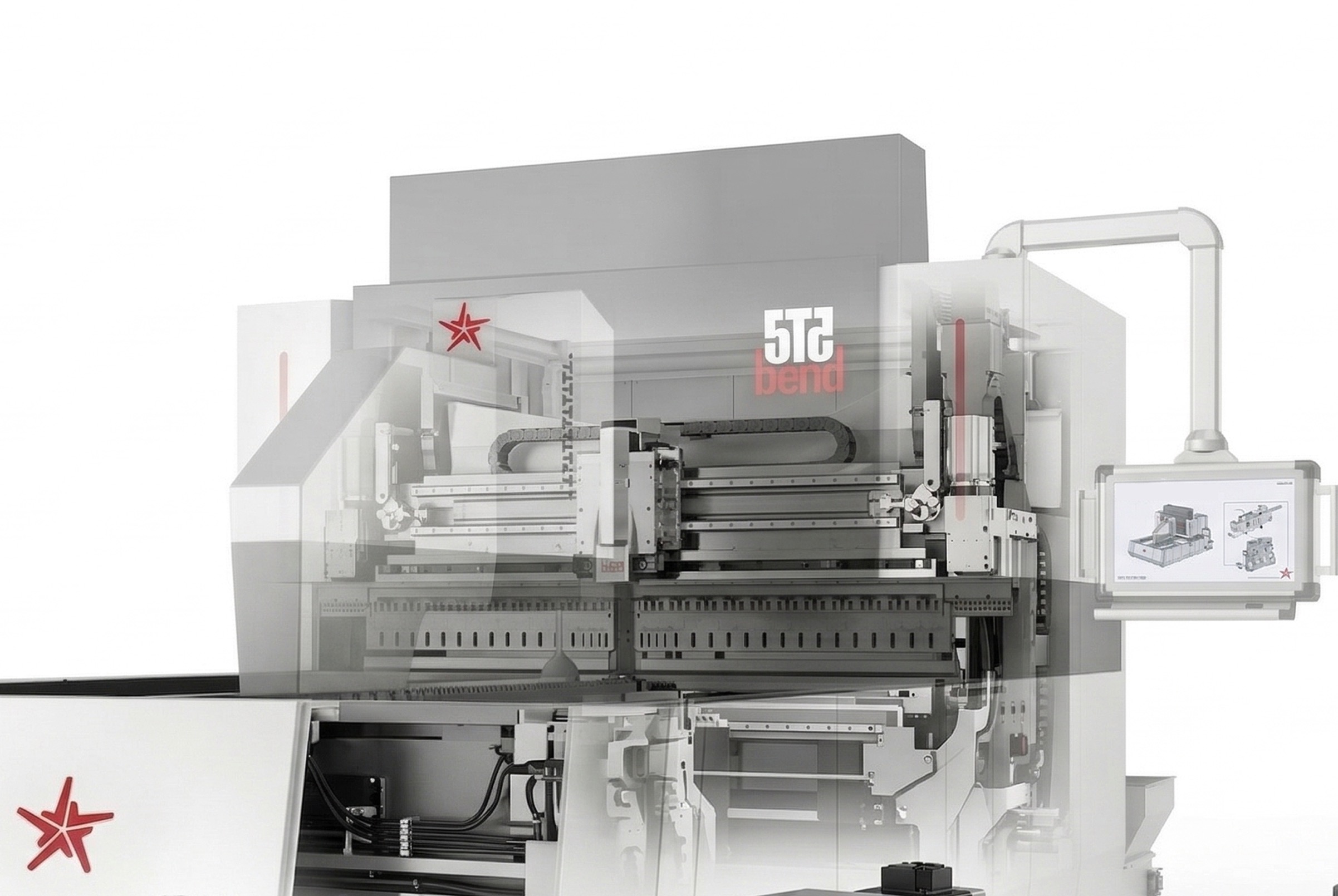

Kullanım
Alanları
Panel Bender teknolojisi, seri ve hassas sac şekillendirme ihtiyacı olan birçok sektörde etkin olarak kullanılmaktadır: -Asansör imalatı -Çelik kapı üretimi -Elektrik panosu ve kumanda paneli üretimi -Kiosk ve kabin imalatı -Endüstriyel soğutma sistemleri -Havalandırma ve HVAC sistemleri -Endüstriyel mutfak ekipmanları -Beyaz eşya üretimi -Aydınlatma sistemleri -Metal dolap ve ofis ekipmanları Geniş kullanım alanı ve sunduğu yüksek verimlilik sayesinde Panel Bender teknolojisi, üretim süreçlerini hızlandıran, kaliteyi standart hale getiren ve işletmelerin rekabet gücünü doğrudan artıran stratejik bir yatırım çözümüdür.

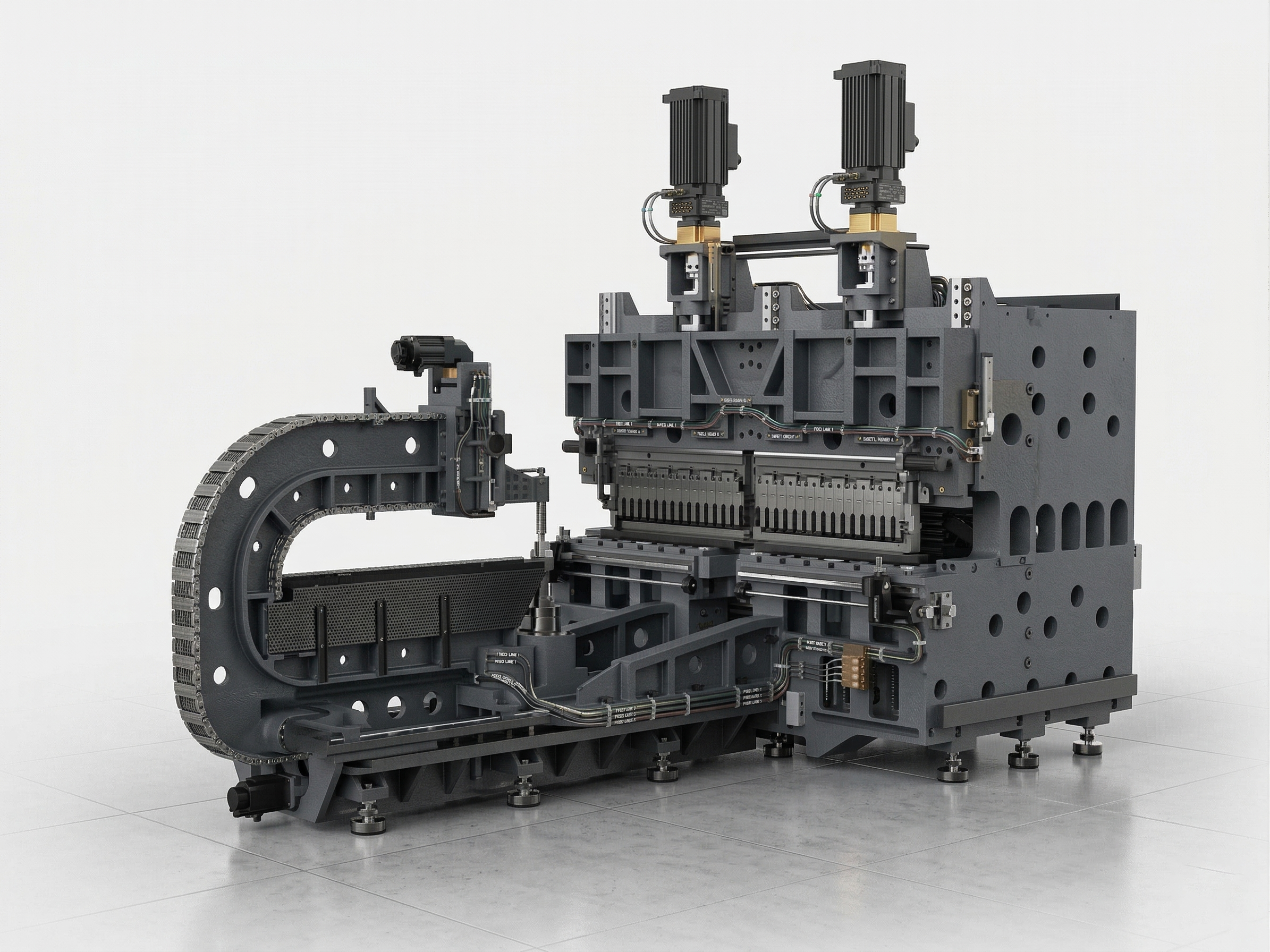

DÖKÜM
GÖVDE YAPISI
Panel Bender makinesinin temelini oluşturan döküm gövde yapısı, makinenin tüm mekanik performansını doğrudan etkileyen en kritik bileşenlerden biridir. Yüksek mukavemetli döküm malzeme kullanılarak üretilen bu yapı, üretim sürecinde uygulanan gerilim giderme işlemleri sayesinde iç gerilmelerden arındırılır ve uzun süreli stabil çalışma için optimize edilir. Döküm gövde, kaynaklı konstrüksiyonlara kıyasla çok daha yüksek rijitlik ve titreşim sönümleme kabiliyeti sunar. Bu sayede büküm sırasında oluşabilecek elastik deformasyonlar minimum seviyeye indirilir ve makine, yüksek hassasiyet gerektiren uygulamalarda dahi tekrarlanabilir sonuçlar üretir. Özellikle ince toleranslı ve seri üretim gerektiren işlerde, gövde stabilitesi doğrudan parça kalitesine yansımaktadır. Ayrıca döküm gövde, yüksek dinamik yükler altında dahi formunu koruyarak uzun ömürlü kullanım avantajı sağlar. Sürekli ve yoğun üretim koşullarında dahi performans kaybı yaşanmadan çalışabilmesi, yatırımın geri dönüş süresini kısaltırken bakım ihtiyacını da minimum seviyeye indirir. Sonuç olarak döküm gövde yapısı; yüksek hassasiyet, titreşimsiz çalışma, uzun ömür ve sürdürülebilir üretim kalitesi açısından Panel Bender makinesinin en önemli avantajlarından birini oluşturmaktadır. Bu yapı sayesinde makine, sadece bugünkü üretim ihtiyaçlarını değil, uzun vadeli üretim güvenliğini de garanti altına alır.

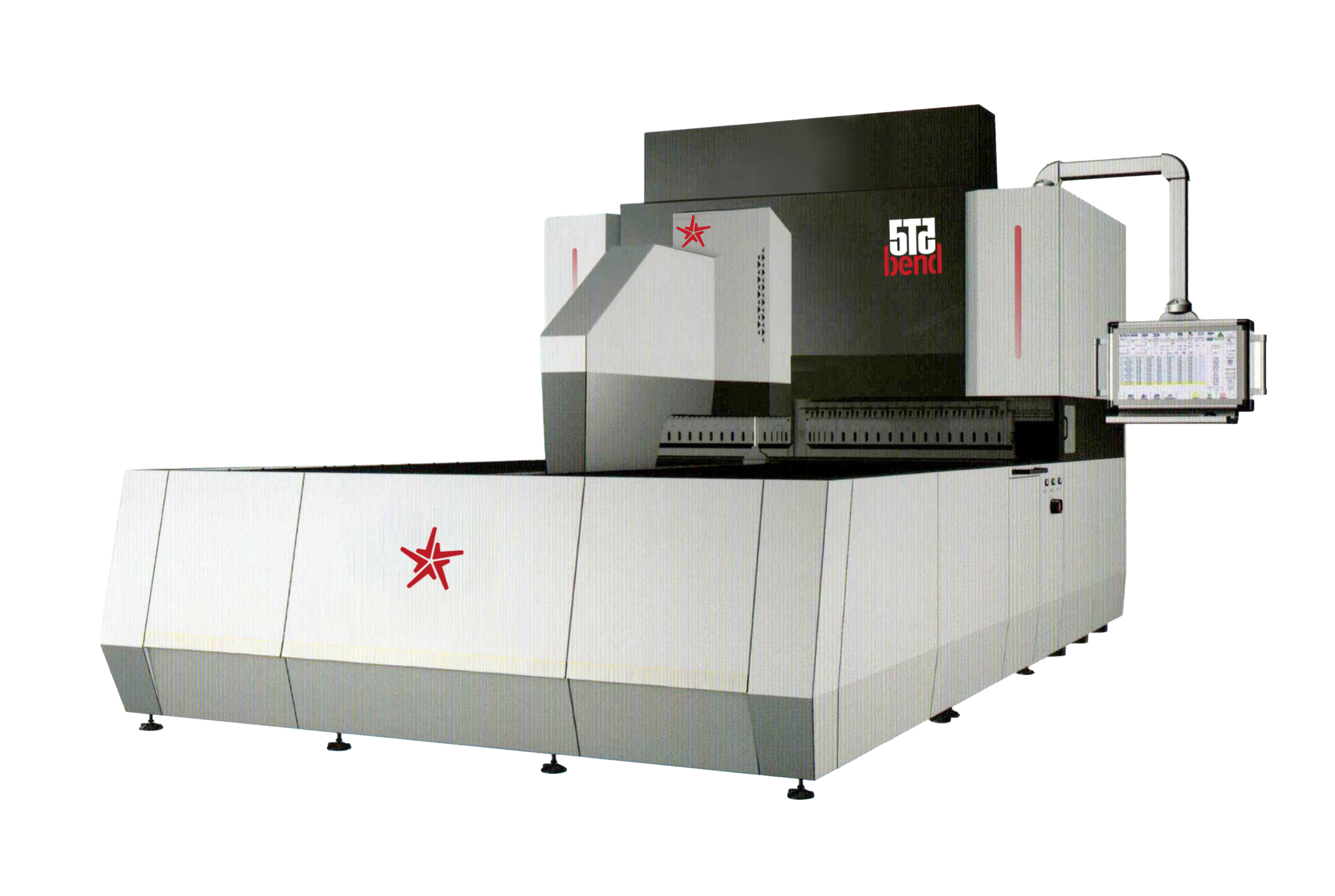

Endüstriyel
Verimlilik ve Hassasiyetin Merkezi 5T5 Bend
Karmaşık formlar, kusursuz açılar; üretimde yeni standartınız. Büküm merkezi makinamız, sac şekillendirme süreçlerinde maksimum verimlilik ve tekrarlanabilir kalite sağlamak üzere geliştirilmiştir. Servo kontrollü yapısı ve gelişmiş manipülatör sistemi sayesinde, parça konumlandırma, döndürme ve büküm işlemleri tam otomatik olarak gerçekleştirilir. Geleneksel abkant sistemlerine kıyasla operatör bağımlılığını minimize ederken, hatasız üretim ve yüksek hız avantajı sunar. Karmaşık geometrilere sahip parçalar, tek bağlamada ve yüksek hassasiyetle üretilebilir. <br>Avantajlar: <br>1- Yüksek üretim hızı ve kısa çevrim süreleri <br>2- ± hassasiyetle tekrarlanabilir büküm kalitesi <br>3- Operatör hatasını minimize eden otomasyon <br>4- Karmaşık parçaları tek seferde üretim imkanı Üretim hattınıza entegre edildiğinde,sadece bir makine değil; sürdürülebilir kalite ve verimlilik sağlayan bir üretim çözümü sunar.

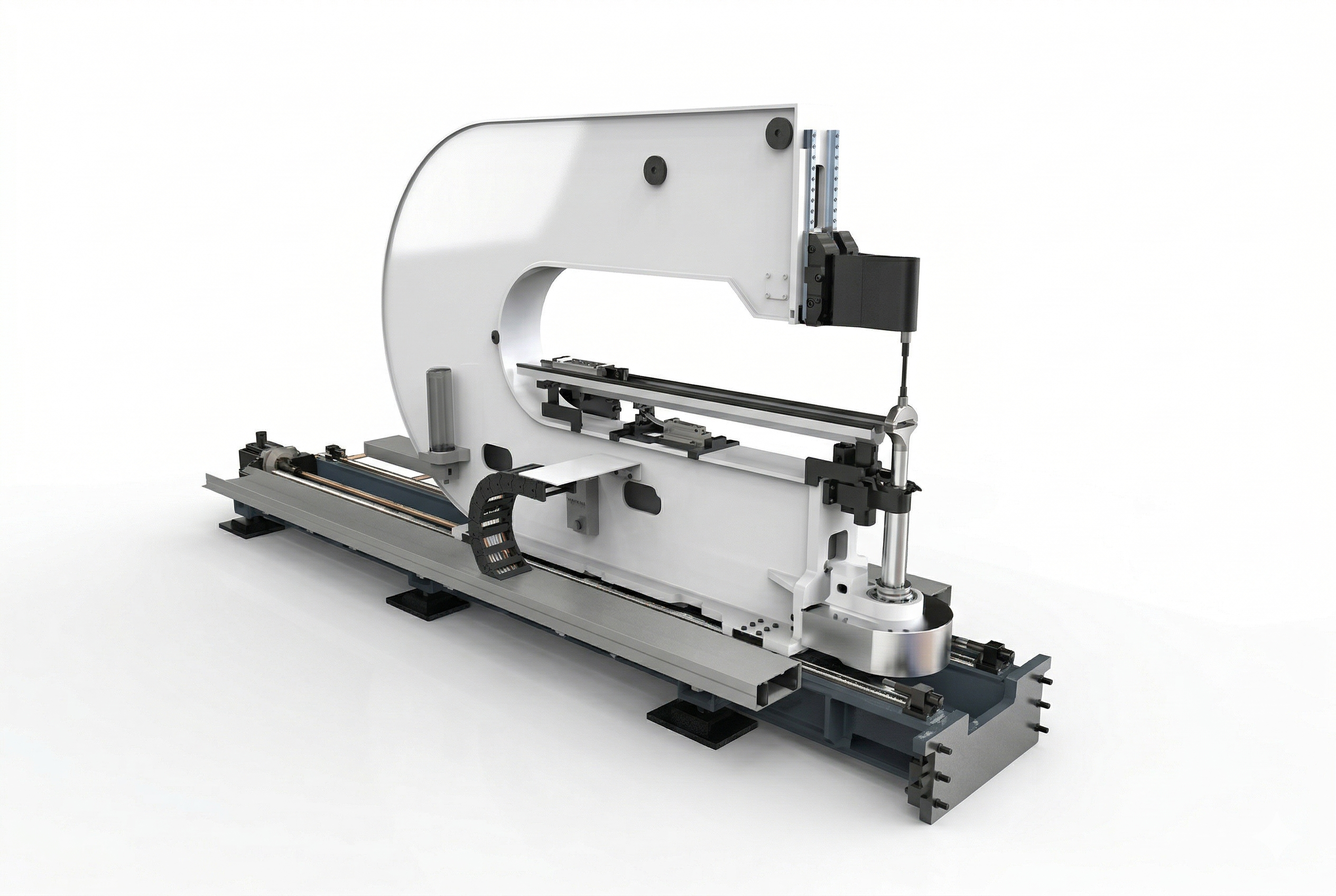

MANİPÜLATÖR
SİSTEMİ
Panel Bender makinesinde yer alan manipülatör sistemi, sac malzemenin tüm hareketlerini kontrol eden ve büküm sürecinin doğruluğunu doğrudan etkileyen en kritik bileşenlerden biridir. Bu sistem, malzemenin sıkıştırılması, konumlandırılması, döndürülmesi ve ilerletilmesi işlemlerini tam otomatik olarak gerçekleştirir. Üst ve alt klempler aracılığıyla sac malzeme güvenli bir şekilde tutulur ve işlem boyunca stabilitesi korunur. Manipülatör sistemi, yüksek hassasiyetli servo motorlar ile kontrol edilerek malzemenin büküm eksenine göre doğru referans noktalarına konumlandırılmasını sağlar. Bu yapı sayesinde parça, her büküm öncesinde doğru pozisyona getirilir ve böylece ölçüsel hatalar minimize edilir. Özellikle karmaşık geometrilere sahip parçaların üretiminde, manipülatörün hassas konumlandırma kabiliyeti büyük avantaj sağlar. Ayrıca manipülatör sistemi, çok eksenli hareket kabiliyeti sayesinde sacın döndürülmesi ve farklı yönlerde işlenmesini mümkün kılar. Bu durum, tek bağlamada çoklu büküm yapılabilmesine olanak tanıyarak üretim süresini önemli ölçüde kısaltır. Operatör müdahalesini minimum seviyeye indiren bu sistem, hem iş güvenliğini artırır hem de üretimde standart kalite elde edilmesini sağlar. Bu sistem sayesinde Panel Bender makinesi, yalnızca bir büküm ekipmanı değil; süreci yöneten, hataları azaltan ve üretimi optimize eden akıllı bir üretim çözümü sunar.

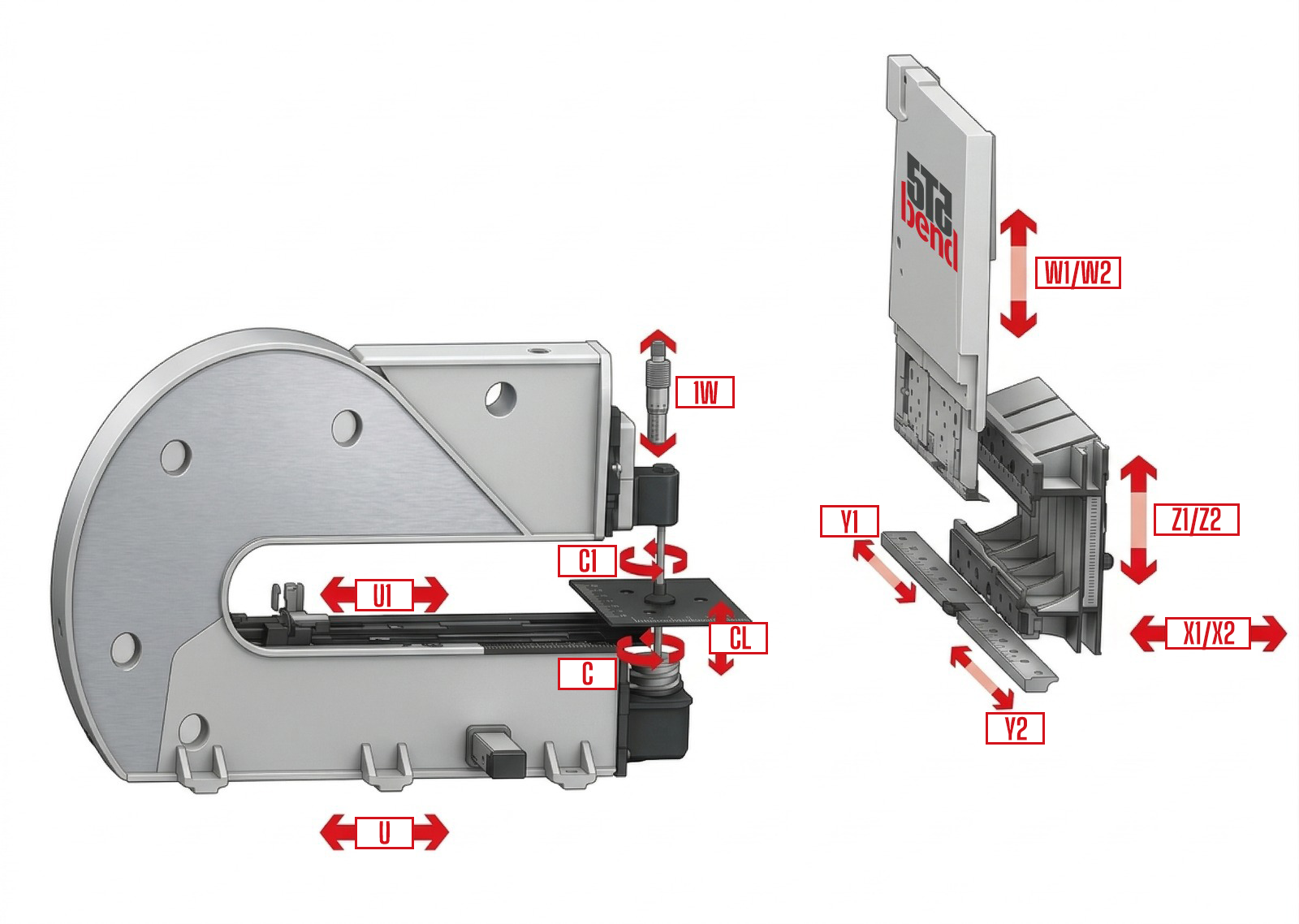

ÇOK
EKSENLİ KONTROL SİSTEMİ
ÇOK EKSENLİ KONTROL SİSTEMİ Panel Bender makinesi, standart konfigürasyonda 15 eksenli hareket kabiliyeti ile donatılmıştır. Bu çok eksenli yapı, makine üzerindeki tüm hareketlerin yüksek hassasiyetle ve senkronize şekilde kontrol edilmesini sağlar. Her bir eksen; manipülatör hareketleri, büküm grubu, baskı sistemi ve pozisyonlama süreçlerinin ayrı ayrı ve koordineli olarak yönetilmesine olanak tanır. Bu sayede sac malzemenin konumlandırılmasından nihai büküm işleminin tamamlanmasına kadar tüm süreç tek bir sistem üzerinden kontrol edilir. 15 eksenli yapı, özellikle karmaşık ve çok adımlı büküm operasyonlarında büyük avantaj sağlar. Farklı açılar, yönler ve büküm kombinasyonları, yüksek doğrulukla ve operatör müdahalesine ihtiyaç duyulmadan gerçekleştirilebilir. Bu sistem sayesinde makine, hem yüksek hızda çalışır hem de her parçada aynı hassasiyet seviyesini koruyarak seri üretim süreçlerinde maksimum verimlilik sunar. Ayrıca eksenlerin birbirleriyle uyumlu çalışması, titreşim ve sapmaları minimize ederek makinenin genel stabilitesini artırır ve uzun süreli hassas üretimi mümkün kılar. Bu çok eksenli yapı sayesinde Panel Bender makinesi, üretim sürecinin her aşamasını kontrol altında tutarak yüksek hassasiyet, hız ve tekrarlanabilir kaliteyi bir arada sunar.

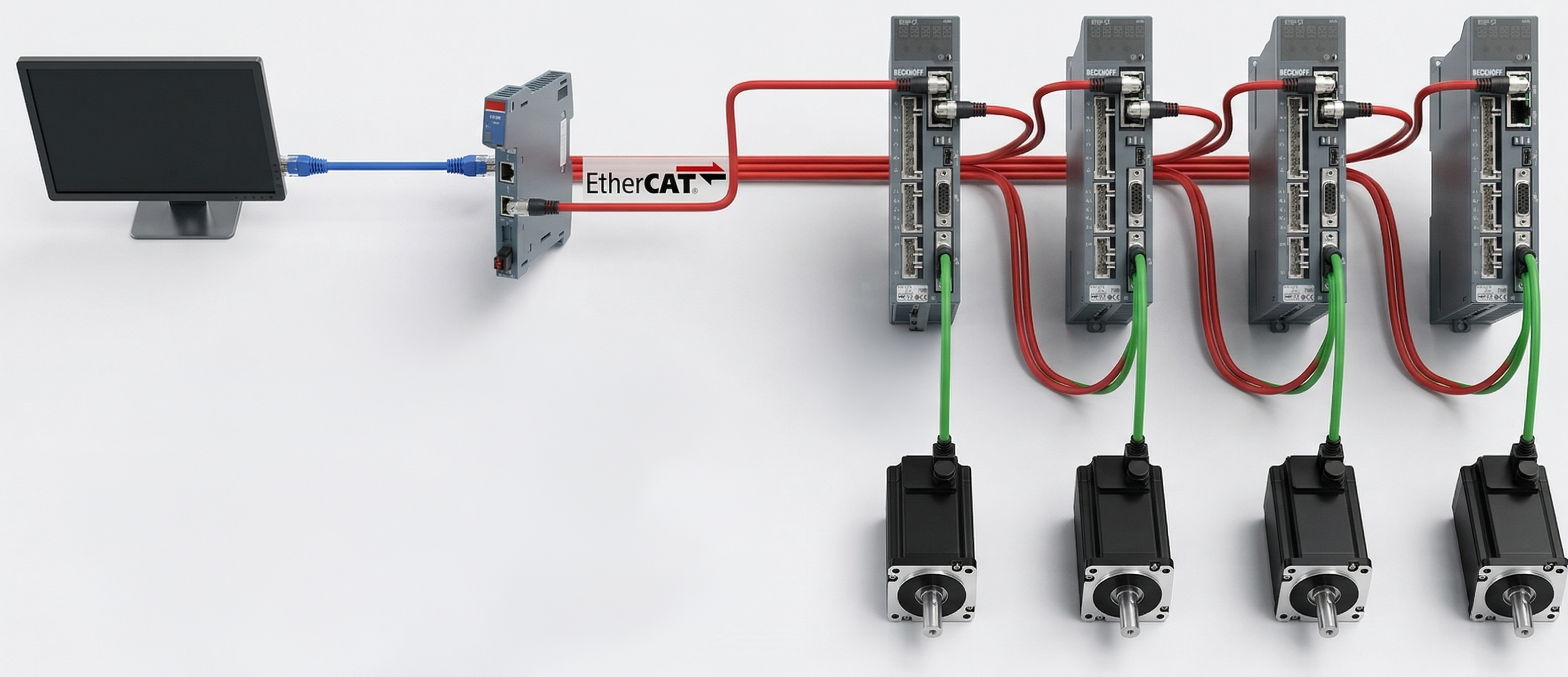

SERVO
MOTOR VE HABERLEŞME SİSTEMİ
Panel Bender makinesinde kullanılan servo motor ve haberleşme altyapısı, tüm hareketlerin yüksek hassasiyetle ve senkronize şekilde kontrol edilmesini sağlayan temel teknolojik bileşenlerden biridir. Makine üzerinde yer alan tüm eksenler, yüksek performanslı servo motorlar ile kontrol edilmekte olup; pozisyonlama, hız ve tork değerleri anlık olarak hassas şekilde yönetilmektedir. Bu sayede makine, hızlı tepki süresi ve stabil çalışma performansı sunar. Gelişmiş haberleşme sistemi sayesinde tüm eksenler ve kontrol birimleri arasında sürekli ve kesintisiz veri akışı sağlanır. Bu yapı, makinenin tüm hareketlerinin birbiriyle uyum içinde çalışmasına olanak tanır ve özellikle kompleks büküm operasyonlarında hata payını minimum seviyeye indirir. Yüksek hızlı veri iletişimi sayesinde komutlar gecikmesiz olarak uygulanır ve bu da çevrim sürelerini kısaltarak üretim hızını artırır. Aynı zamanda sistem, oluşabilecek sapmaları anlık olarak algılayarak düzeltme yapabilme kabiliyetine sahiptir. Bu teknoloji, yalnızca hassasiyet değil; aynı zamanda uzun süreli stabil çalışma, düşük arıza riski ve sürdürülebilir üretim performansı anlamına gelir. Servo motor ve gelişmiş haberleşme altyapısı sayesinde Panel Bender makinesi, yüksek hız, hassasiyet ve güvenilirliği aynı anda sunarak üretim süreçlerinde maksimum performans sağlar.

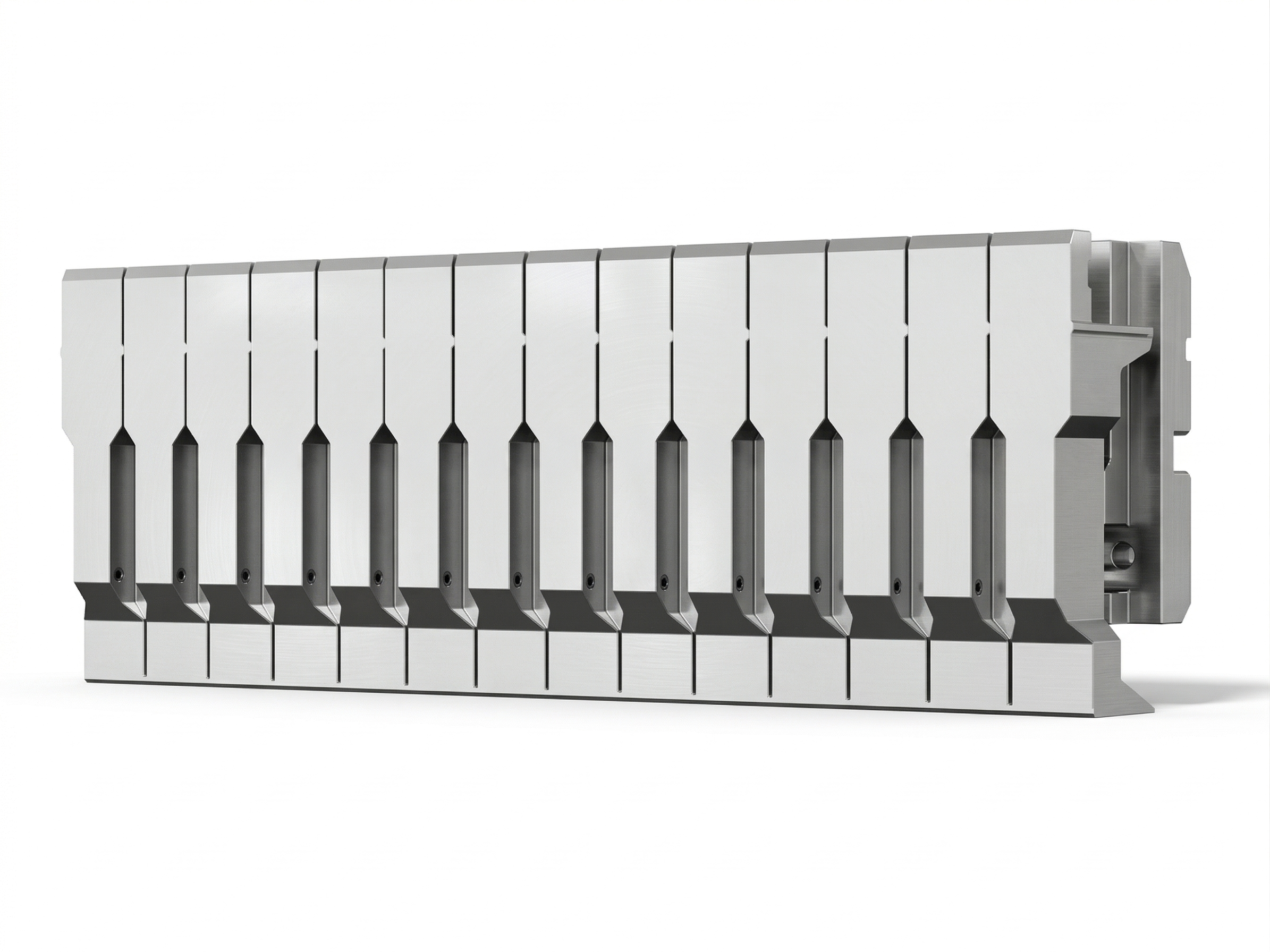

KALIP
SİSTEMİ VE ESNEK ÜRETİM YAPISI
Panel Bender makinesinde kullanılan kalıp sistemi, farklı parça geometrilerine ve üretim ihtiyaçlarına hızlı uyum sağlayacak şekilde modüler ve parçalı yapıdadır. Bu sayede bükülmek istenilen parçaya göre kalıp konfigürasyonu kolaylıkla ayarlanabilir ve üretim esnekliği maksimum seviyeye çıkarılır. Üst ve alt bıçaklar ile baskı takımları, yüksek hassasiyetle işlenmiş olup büküm sırasında oluşabilecek tolerans sapmalarını minimum seviyeye indirir. Bu durum, her parçada aynı kalite seviyesinin korunmasını sağlar. Parçalı kalıp sistemi sayesinde farklı uzunluk, açı ve formdaki parçalar için kalıp dizilimi hızlı bir şekilde optimize edilebilir. Bu yapı, özellikle farklı ürün çeşitliliğine sahip işletmelerde büyük avantaj sağlar. Ayrıca kalıp değişim ve ayar süreçlerinin pratik olması, üretim sürekliliğini destekler ve duruş sürelerini minimize eder. Böylece hem küçük seri üretimlerde hem de yüksek adetli üretimlerde verimlilik korunur. Parçalı ve modüler kalıp yapısı sayesinde Panel Bender makinesi, her parçaya uyum sağlayan esnek yapısıyla üretim süreçlerinde hız, kalite ve verimliliği bir arada sunar.

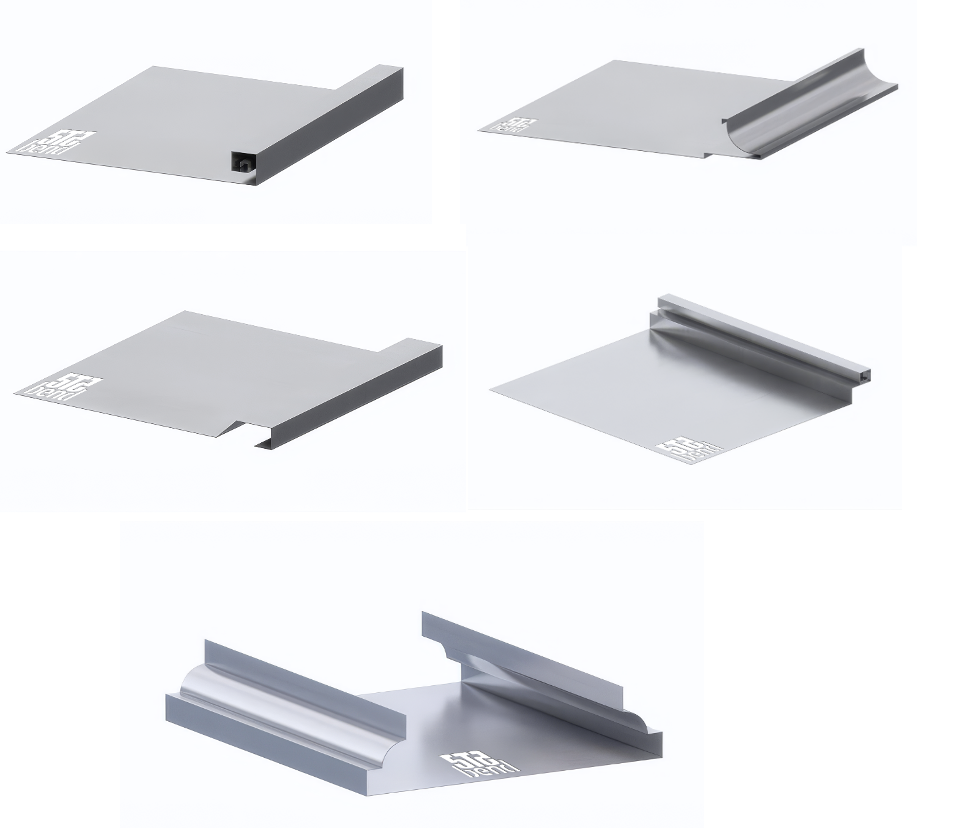

NUMUNE
PARÇALAR VE UYGULAMA KABİLİYETİ
Panel Bender makinesinde üretilmiş numune parçalar, sistemin gerçek üretim koşullarındaki performansını ve kabiliyetini açık şekilde ortaya koymaktadır. Farklı sektörlere yönelik bu parçalar; karmaşık geometriler, çoklu büküm açıları ve hassas tolerans gerektiren uygulamaların tek bağlamada ve yüksek doğrulukla gerçekleştirilebildiğini göstermektedir. Özellikle seri üretim gerektiren parçalarda, her ürünün aynı kalite standardında ve ölçüsel doğrulukta üretilmesi, makinenin tekrarlanabilirlik kabiliyetini net şekilde ortaya koyar. Numune parçalar incelendiğinde; keskin hatlar, düzgün yüzey kalitesi ve büküm noktalarında deformasyonsuz sonuçlar elde edildiği görülmektedir. Bu da makinenin hem estetik hem de teknik açıdan yüksek kalite sunduğunu göstermektedir. Bu çeşitlilik, Panel Bender makinesinin farklı sektör ve uygulamalara kolaylıkla adapte olabildiğini ve geniş bir üretim yelpazesinde etkin şekilde kullanılabildiğini kanıtlamaktadır.

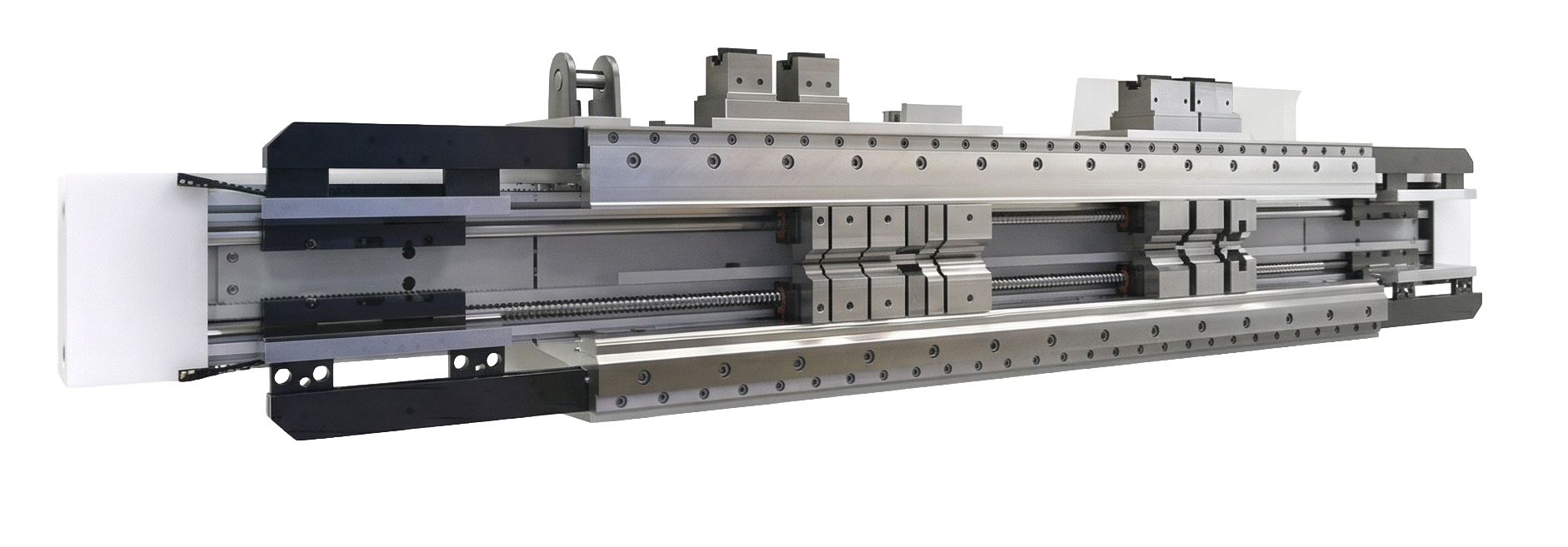

Yardımcı
Kalıp Sistemi (Opsiyonel)
Yardımcı kalıp sistemi, standart büküm operasyonlarının ötesine geçerek özel ve kompleks parça geometrilerinin işlenmesini mümkün kılar. Özellikle dar alanlarda yapılan bükümler ve özel form gerektiren parçalar için önemli bir esneklik sağlar.

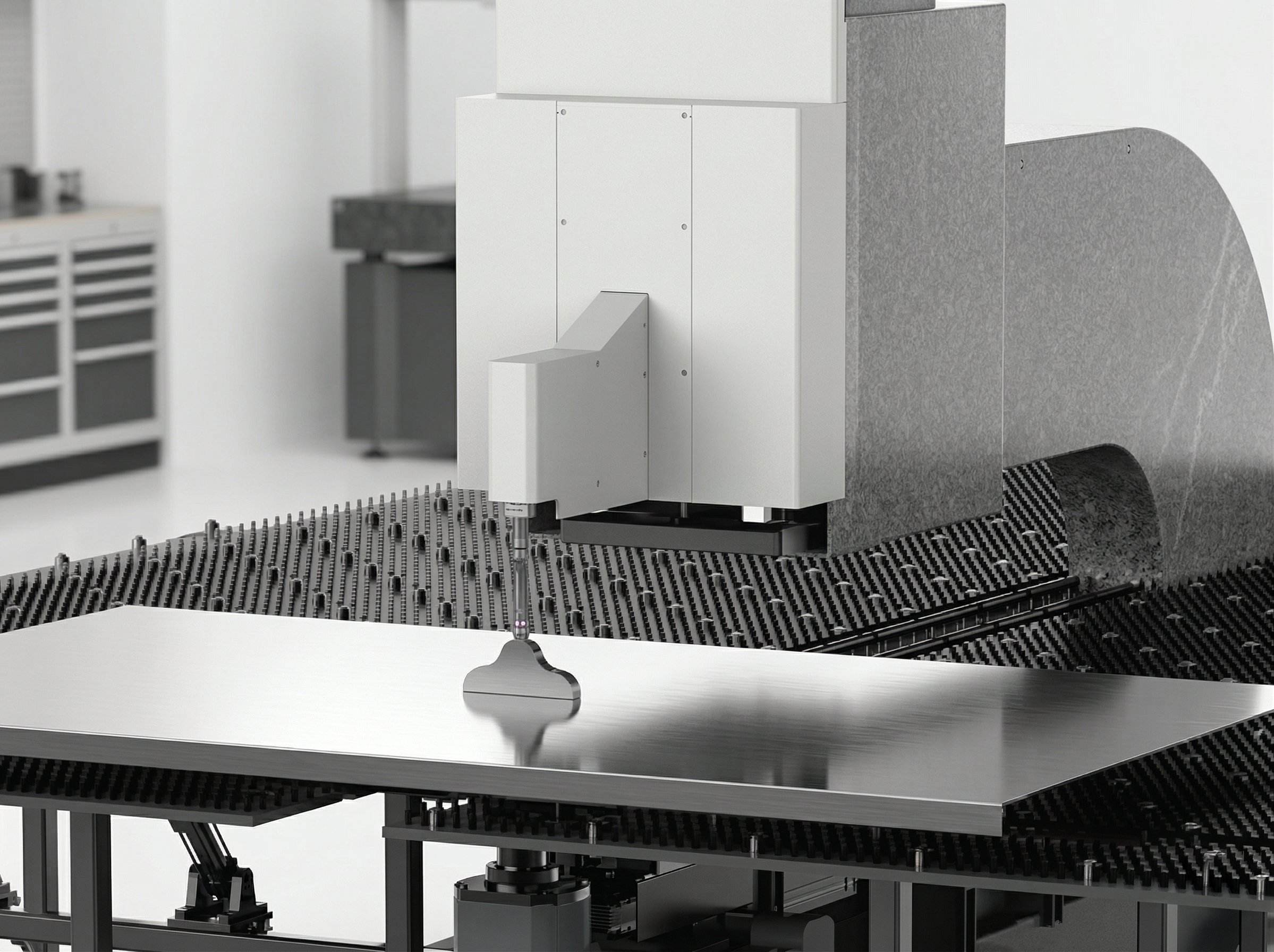

C-Ekseni
(Opsiyonel)
C ekseni, manipülatör sistemine ilave edilen bir eksen olup parça hareket kabiliyetini artırır. Özellikle son bükümün aşağı yönlü olduğu durumlarda, parçanın makine içerisinden güvenli şekilde çıkarılmasını sağlar. Bu sayede operatör müdahalesi azalır ve üretim süreci kesintisiz devam eder."

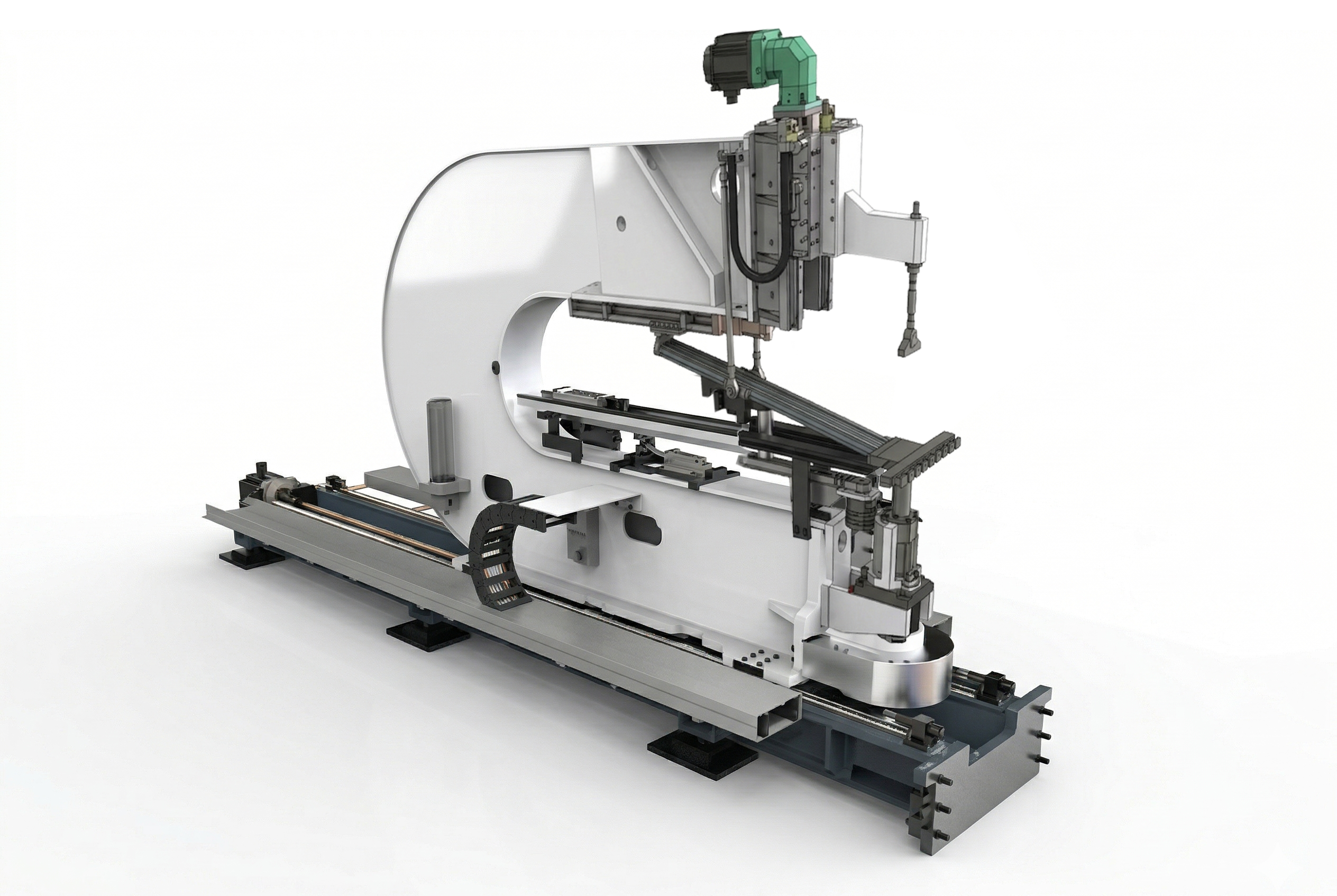

DPM
Dar Parça Tutma Sistemi (Opsiyonel)
DPM sistemi, dar ve küçük parçaların hassas ve güvenli şekilde tutulmasını sağlayarak makinenin çalışma aralığını genişletir. Standart sistemlerde zor veya riskli olan küçük parça üretimleri, bu özellik sayesinde yüksek doğrulukla gerçekleştirilebilir.

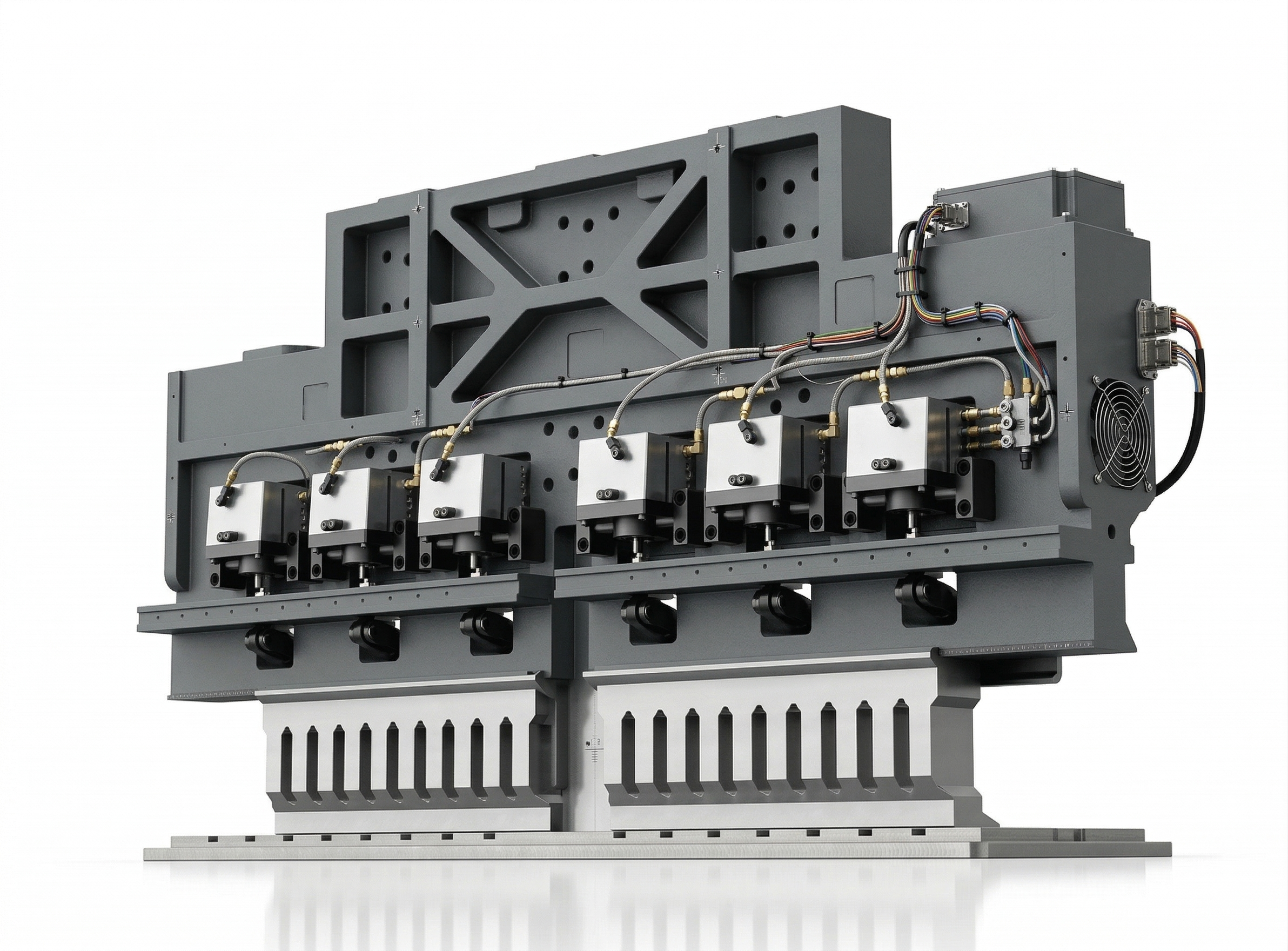

Pnömatik
Kalıp Tutucu Sistemi (Opsiyonel)
Pnömatik kalıp tutucu sistemi, kalıpların hareketini minimum seviyeye indirerek büküm sırasında maksimum stabilite sağlar. Bu sayede parça hassasiyeti ve tekrarlanabilir üretim kalitesi önemli ölçüde artırılır.

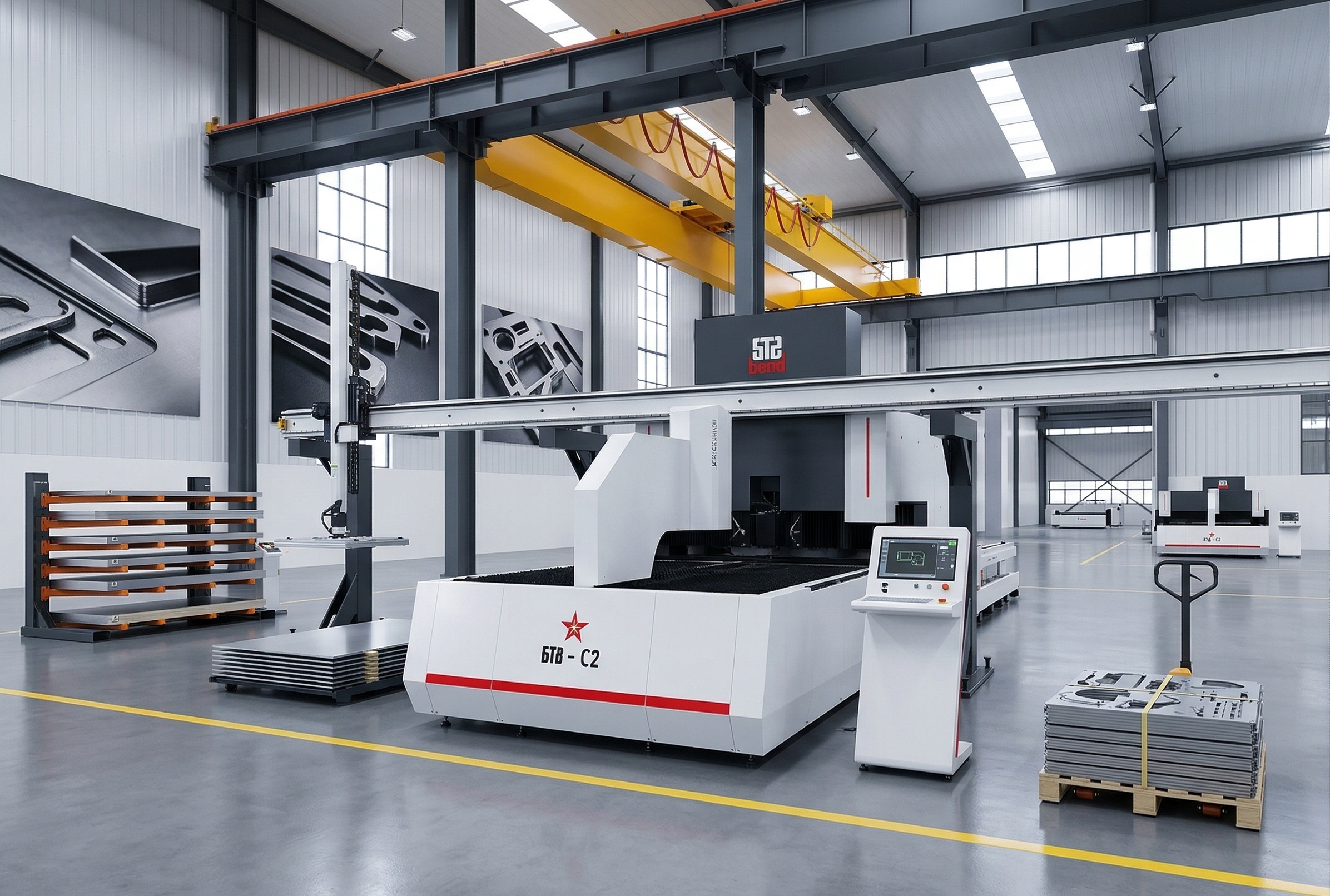

Otomatik
Yükleme & Boşaltma Sistemi (Opsiyonel)
Otomatik yükleme ve boşaltma sistemi, sac malzemenin makineye beslenmesi ve işlem sonrası alınmasını operatör müdahalesine gerek kalmadan gerçekleştirir. Bu sayede üretim sürekliliği sağlanır, çevrim süreleri kısalır ve iş gücü ihtiyacı azalır.

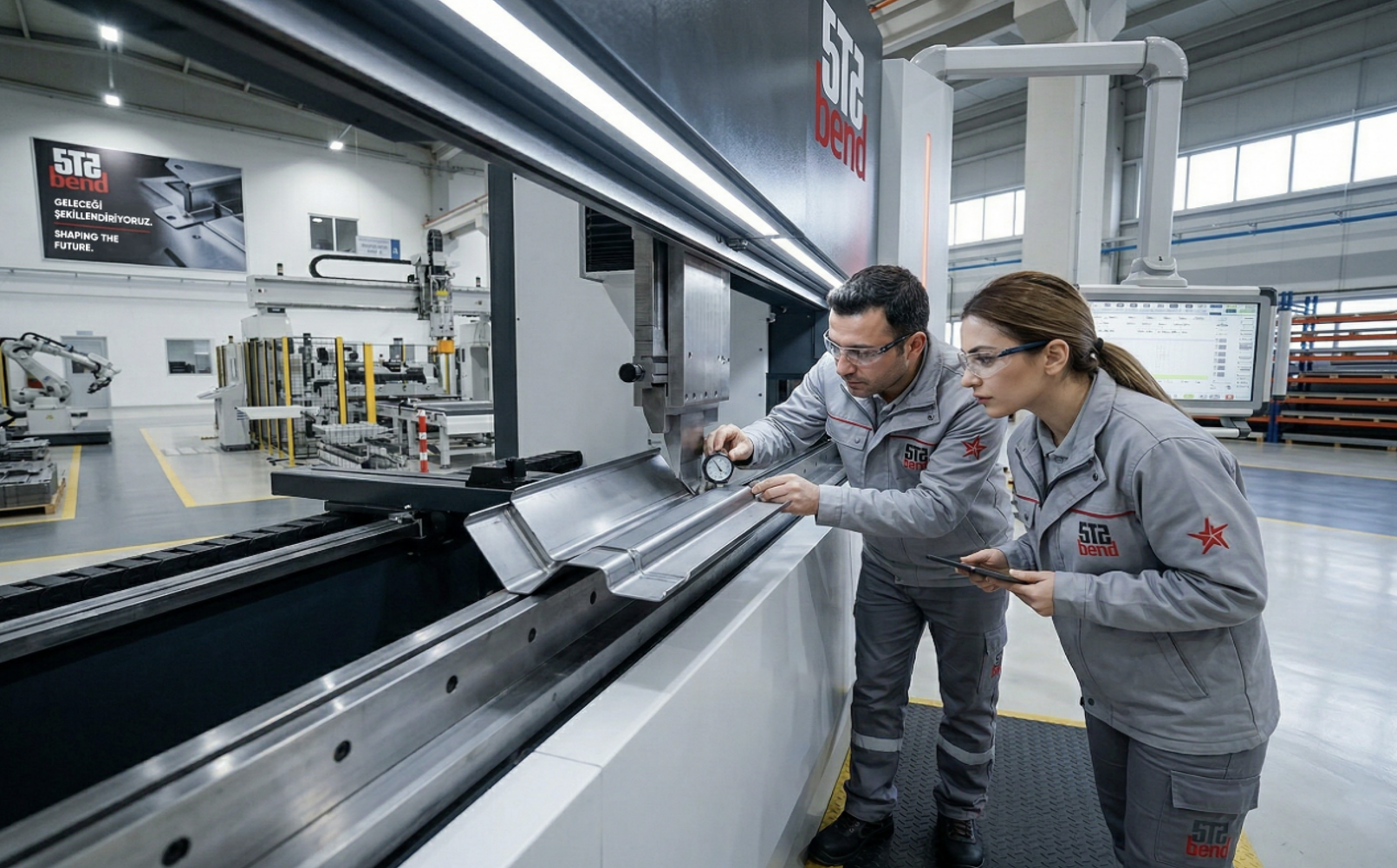

SATIŞ
SONRASI TEKNİK SERVİS VE DESTEK
5T5 Makina olarak sunduğumuz çözümler, yalnızca makine tedariği ile sınırlı olmayıp, satış sonrası tüm süreçleri kapsayan bütüncül bir hizmet anlayışına dayanmaktadır. Kurulum, devreye alma ve operatör eğitimi aşamalarında teknik servis ekibimiz sahada aktif rol alarak makinenin üretime sorunsuz şekilde entegre edilmesini sağlar. Devreye alma sonrasında da üretim süreçleri yakından takip edilmekte, makinenin performansı ve verimliliği sürekli olarak desteklenmektedir. Deneyimli teknik servis kadromuz, olası ihtiyaç ve müdahale durumlarında hızlı geri dönüş sağlayarak üretim sürekliliğini güvence altına alır. Uzaktan erişim imkanı sayesinde birçok durum anlık olarak analiz edilip çözüme kavuşturulurken, gerekli hallerde yerinde müdahale ile süreç kesintiye uğramadan devam ettirilir. Bu yaklaşım, arıza sürelerini minimize ederken işletmenizin üretim planlamasını korur. Ayrıca satış, servis ve mühendislik ekiplerimizin entegre çalışması sayesinde sahada karşılaşılan tüm durumlar detaylı şekilde değerlendirilir ve kalıcı çözümler üretilir. Bu yapı, yalnızca mevcut sorunları çözmekle kalmaz, aynı zamanda ileride oluşabilecek ihtiyaçların da önceden öngörülmesini sağlar. 5T5 Makina için hedef, makinenin sadece çalışması değil; uzun vadede yüksek performansla, güvenli ve sürdürülebilir şekilde üretim yapmaya devam etmesidir.
MODEL
SEÇENEKLERİ VE ÜRETİM ESNEKLİĞİ
Panel Bender makine serimiz, farklı üretim ihtiyaçlarına cevap verecek şekilde geniş model seçenekleri ile sunulmaktadır. 1000 mm’den 4100 mm’ye kadar farklı çalışma boylarında, 170 mm ve 300 mm çene açıklığı alternatifleri ile farklı parça ölçü ve geometrilerine uygun çözümler sağlanmaktadır. Bu geniş ürün gamı sayesinde, hem küçük ebatlı hassas parçalar hem de büyük ve kompleks yapılar aynı teknoloji ile yüksek doğrulukta üretilebilmektedir. Üretim ihtiyaçlarına göre doğru makine seçimi yapılarak, maksimum verimlilik ve optimum yatırım planlaması sağlanır. Makine konfigürasyonları; parça tipi, üretim hacmi ve operasyonel ihtiyaçlar doğrultusunda esnek şekilde belirlenebilmekte olup, her müşteriye özel en uygun çözüm oluşturulmaktadır. 5T5 Makina olarak amacımız, yalnızca bir makine tedarik etmek değil; üretim süreçlerinizi daha verimli, daha sürdürülebilir ve daha rekabetçi hale getiren doğru çözümü sunmaktır. İhtiyaçlarınızı birlikte değerlendirerek, işletmeniz için en uygun Panel Bender konfigürasyonunu belirlemekten memnuniyet duyarız.
