Bodor H

Yüksek Performanslı Model | Ultra Geniş Boyutta Fiber Lazer Kesim Makinesi

Geniş formatlı lazer kesim için en iyi seçim

Ultra Geniş formatlı kesme

Bodor H serisinin 12m+N modüler yatağı, tamamen ayrılmış bir çalışma masası ve yatak tasarımına sahiptir. Bu, 12 m, 16 m, 20 m veya daha uzun ultra büyük levhaları yüksek verimlilik ve hassasiyetle kesmenize olanak tanır.

Üstün dayanıklılık

H serisi, hafiflik, güçlü sertlik, hızlı tepki ve düşük deformasyonu birleştiren alüminyum kiriş için üçgen ultra yüksek basınçlı petek tasarımına sahiptir. Çapraz kiriş ayrıca güvenlik ve stabilite için koruyucu bir kapağa sahiptir.

Gelişmiş koruma

Çapraz kirişi kaplayan koruyucu kapak çalışmayı ve ekipmanı güvenli hale getirir. Hafif tasarımı sayesinde sağlam iç mekanik yapısı bu arada hızı garanti eder. *4/5/6 metre çapraz kirişli standart dışı versiyonlarda koruyucu kapak yoktur.

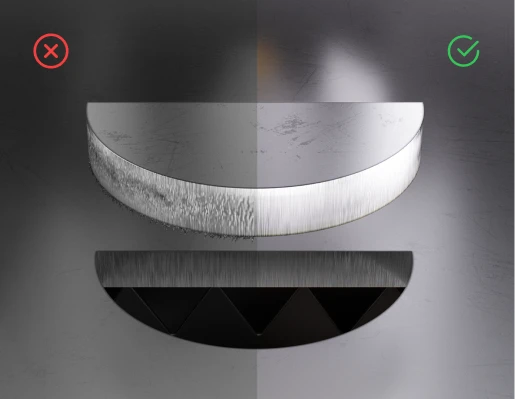

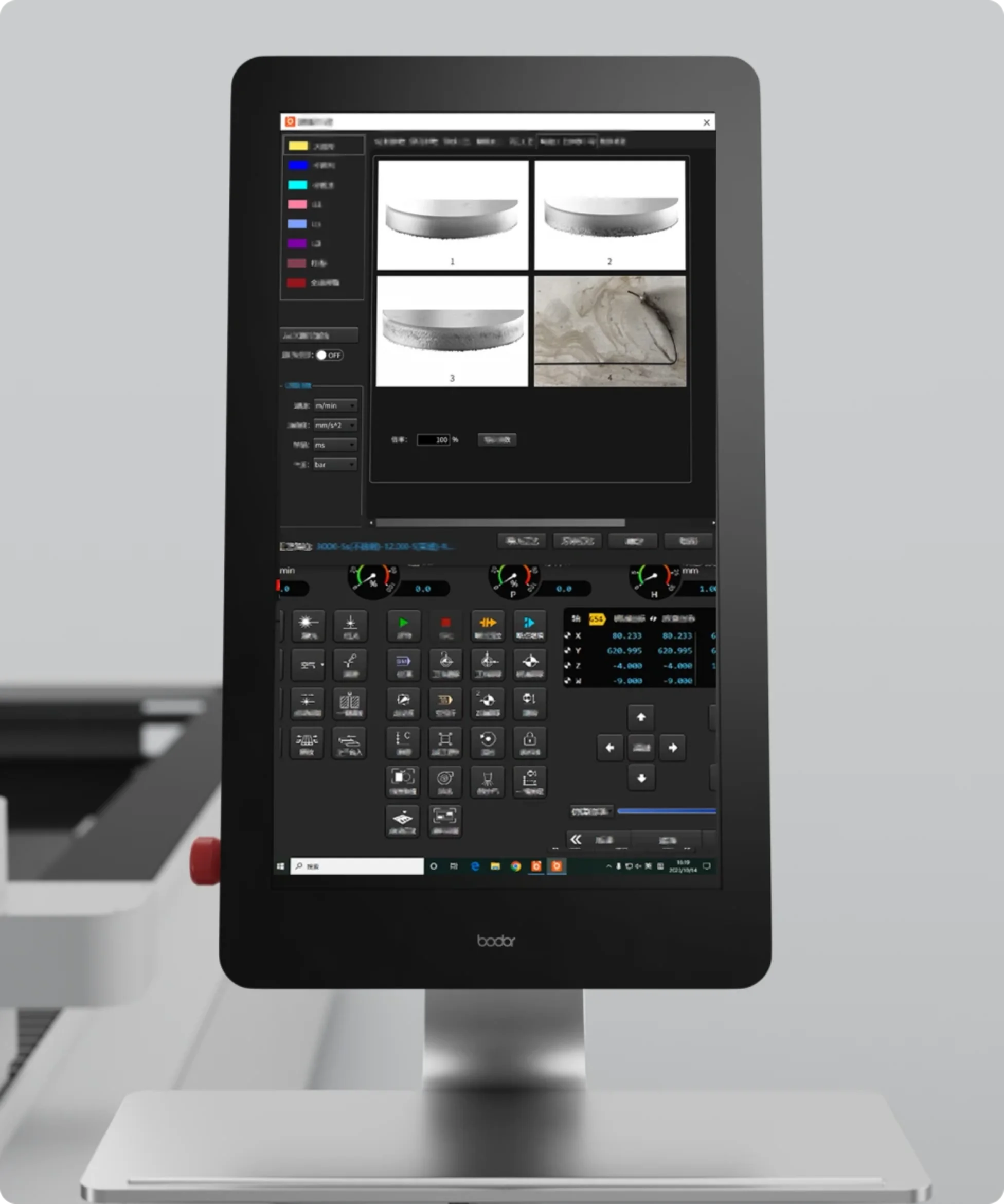

Yapay Zeka Destekli Parametre Ayarlama Özelliği

Örnek parçaların görsel olarak karşılaştırılması ve kesme parametrelerinin otomatik eşleştirilmesi, kesme kalitesini artırır ve işçilik maliyetlerini azaltır.

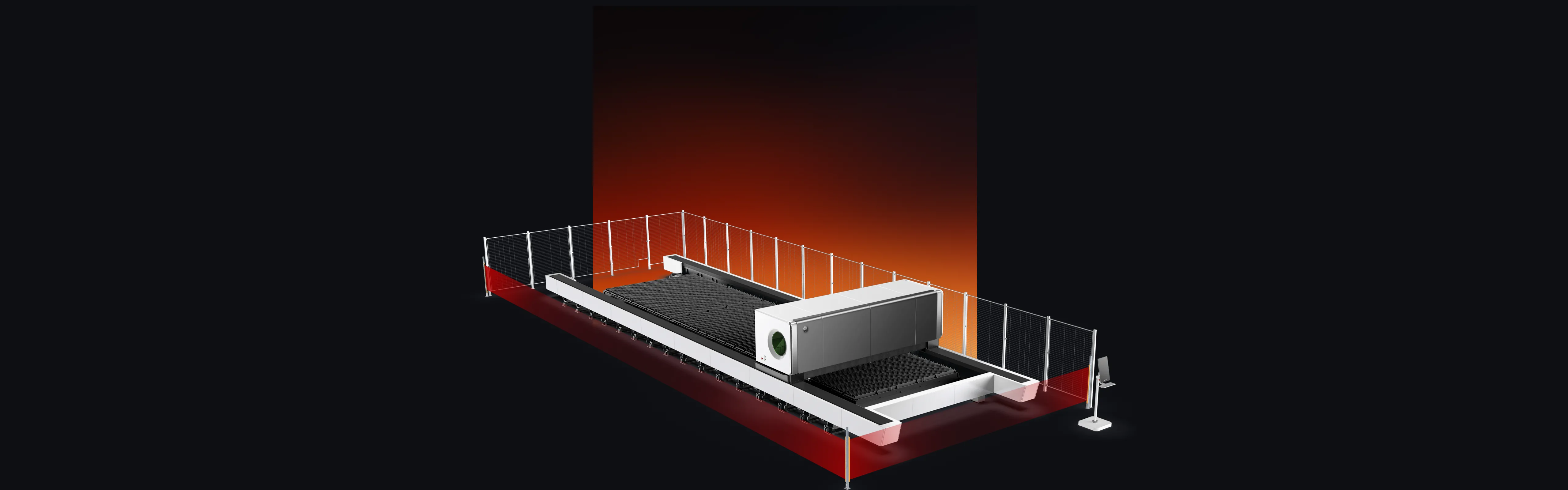

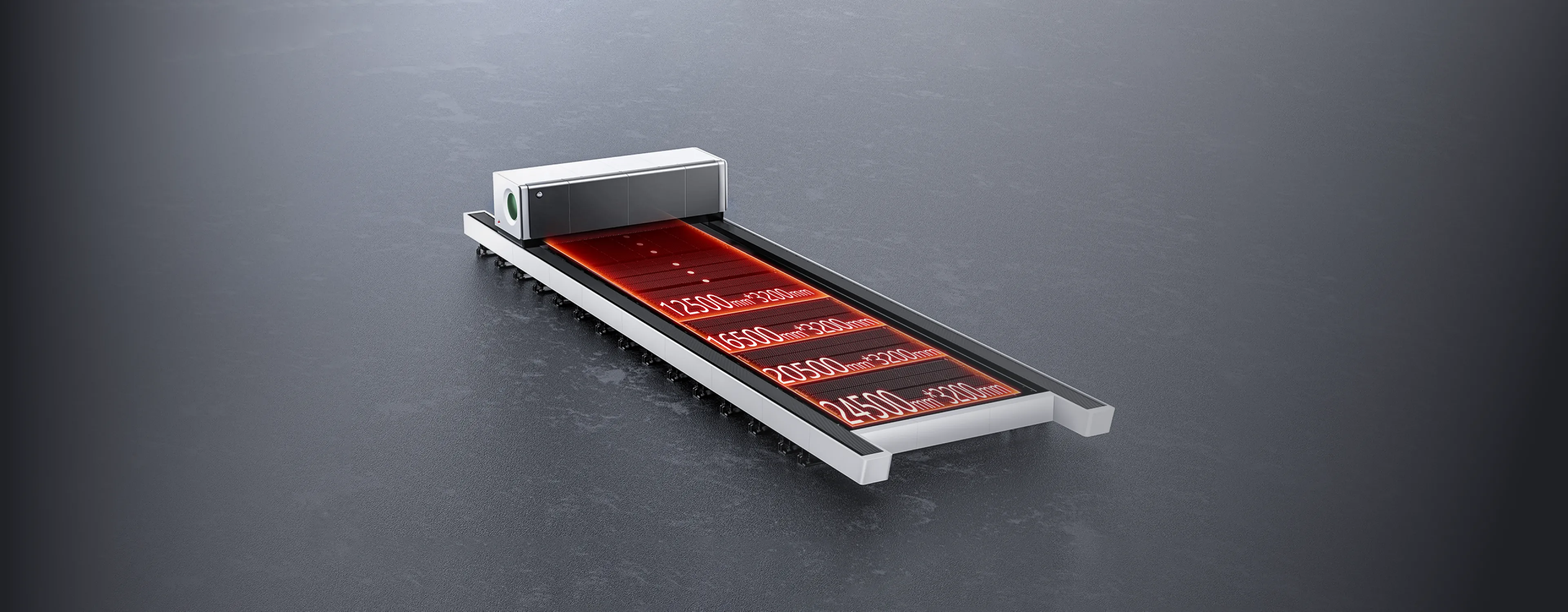

Ultra Büyük Format

Ultra geniş format, daha geniş özelleştirilmiş seçenekler sunar. 12 metreden fazla tabla çerçevesi önemli verimlilik avantajları sunar.

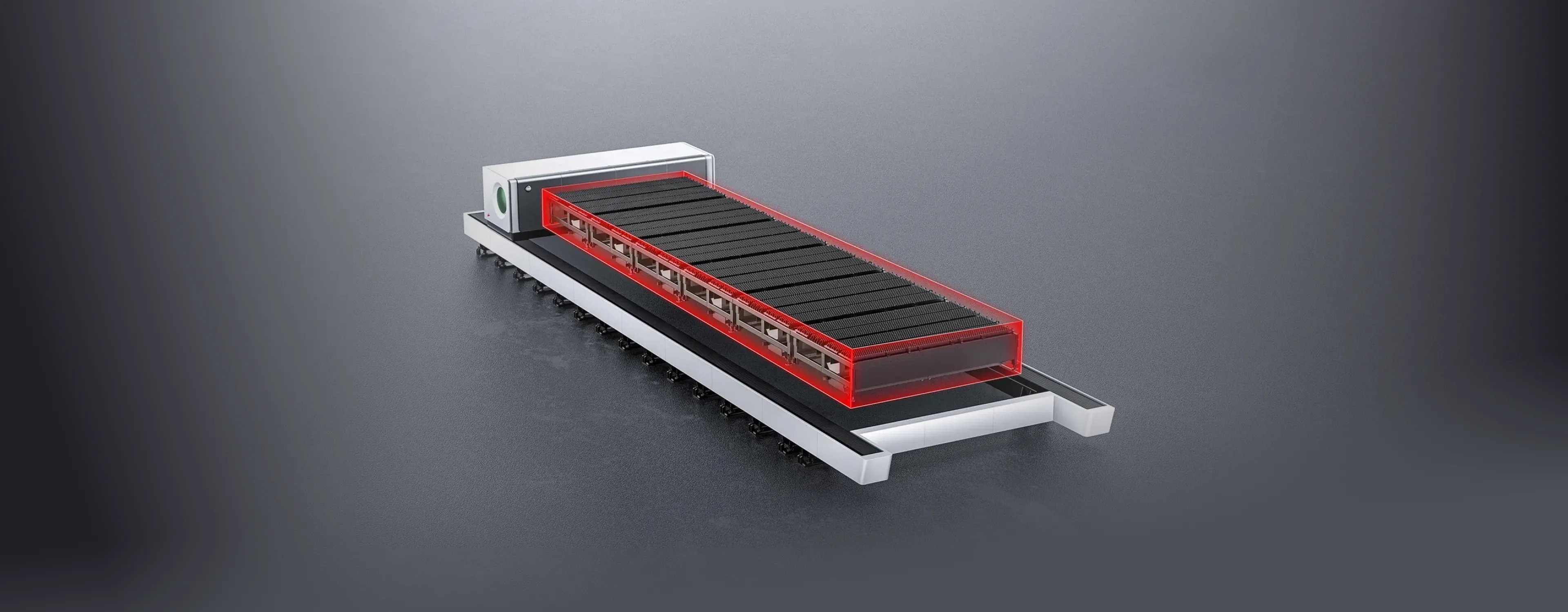

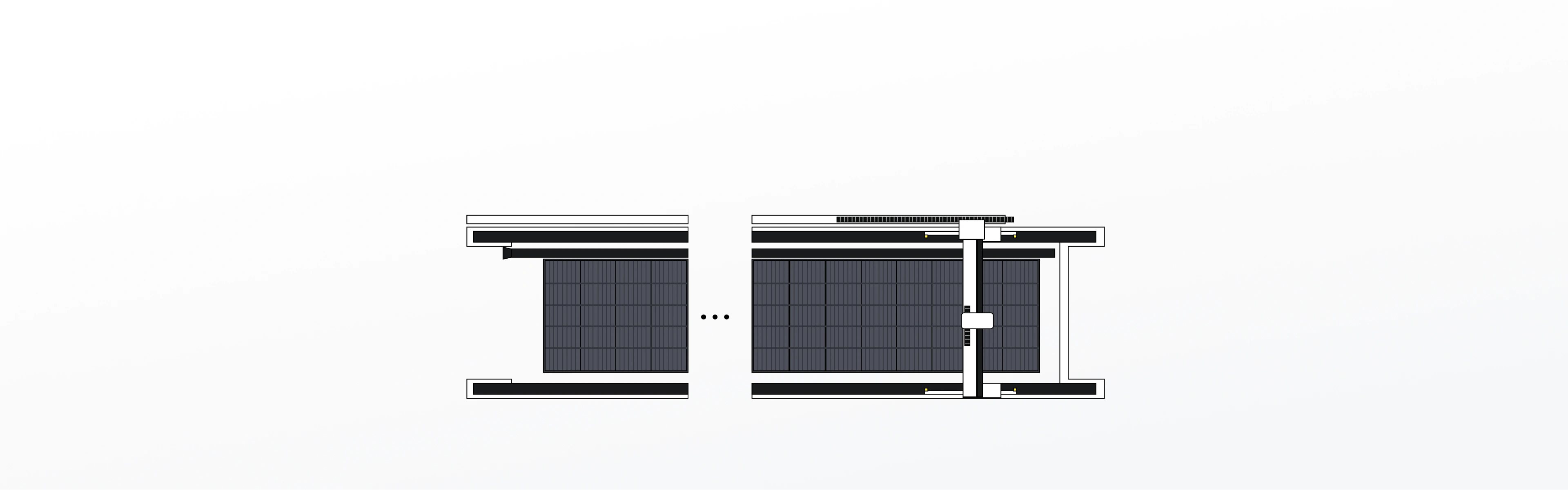

Bağımsız Çalışma Tezgahı

Modüler çalışma ızgarası, tabla çerçevesinden ayrılarak, tabla çerçevesinin termal deformasyonunu önlemek için ısı iletimini izole eder.

Modüler Çalışma Tezgahı

Ultra geniş format, daha geniş özelleştirilmiş seçenekler sunar. 12 metreden fazla tabla çerçevesi önemli verimlilik avantajları sunar.

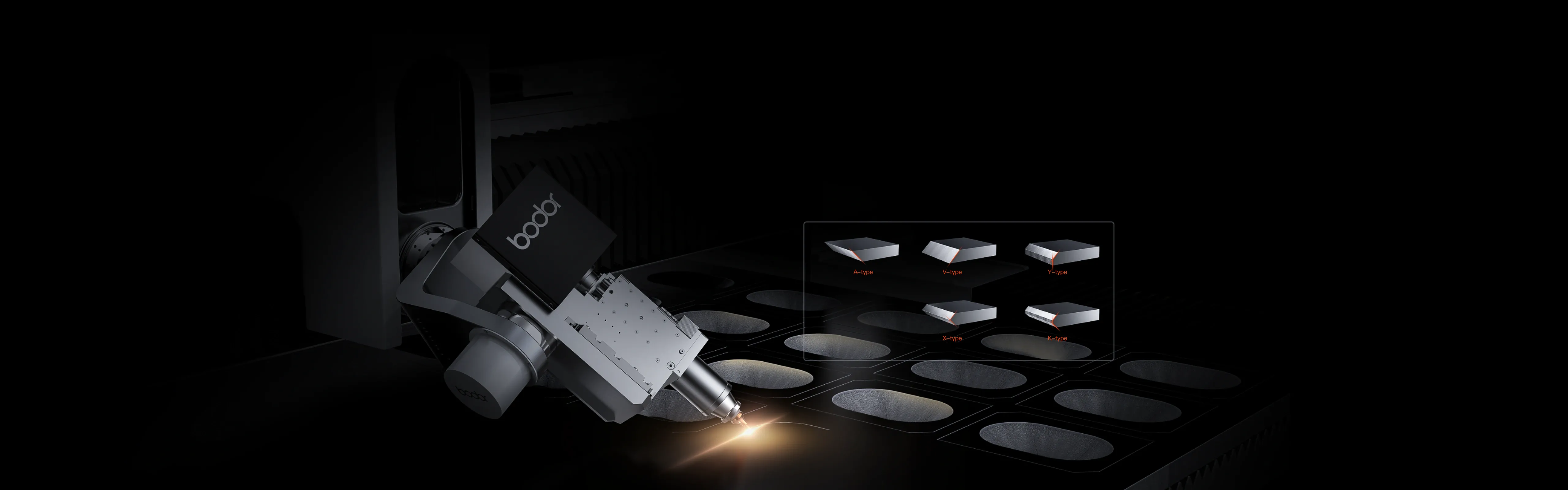

Tek Makine ile Tek Adımda Çeşitli Açılarda Kesim

H Serisi A, V, Y, X ve K tipi açılı kesmeyi destekler. Bir makine tek adımda birden fazla eğimi keserek maliyetleri büyük ölçüde azaltabilir.

MANGO

TERCİH EDİLEN KUMANDA

Tek Elle Çalıştırma Rahat Tutuş Her türlü metal levhaya takılabilir IoT'yi benimsemek Teknolojik Estetik

Bodor H Yüksek Performanslı Model

Ultra Geniş Boyutta Fiber Lazer Kesim Makinesi

Tek Makine ile Tek Adımda Çeşitli Açılarda Kesim
H Serisi A, V, Y, X ve K tipi açılı kesmeyi destekler. Bir makine tek adımda birden fazla eğimi keserek maliyetleri büyük ölçüde azaltabilir.

Esnek Yapılandırma

Modüler çalışma ızgarası, atık arabası ve toz giderme sistemi çeşitli konfigürasyonlar sunar; bileşenleri ihtiyaçlarınıza göre özgürce birleştirebilirsiniz.

Havacılık Ürünü Alüminyum Kiriş
Ağırlık Azaltıldı %30 Yapısal Güç Artırıldı%25

5T5 MAKİNA

Lazer işleme için kapsamlı bir hizmet ekosistemi yaratan yepyeni bir lazer endüstriyel IoT etkileşim platformu.

Uygulanabilir Endüstriler

Mühendislik, tarımsal imalat, özel amaçlı motorlu taşıt imalatı, madencilik makineleri ve kömür makineleri imalatı, sac işleme ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

Tek Makine ile Tek Adımda Çeşitli Açılarda Kesim Opsiyonel

H Serisi A, V, Y, X ve K tipi açılı kesmeyi destekler. Bir makine tek adımda birden fazla eğimi keserek maliyetleri büyük ölçüde azaltabilir.

Model	H3000-12	H3000-16	H3000-20	H3000-24	H4000-12	H4000-16	H4000-20	H4000-24	H5000-32
Çalışma Alanı	12500mm×3200mm	16500mm×3200mm	20500mm×3200mm	24500mm×3200mm	12500mm×4200mm	16500mm×4200mm	20500mm×4200mm	24500mm×4200mm	32500mm×5150mm
Makine Ölçüleri	17520×5600×2100mm	21520×5600×2100mm	25520×5600×2100mm	29520×5600×2100mm	18400×7200×2000mm	22400×7200×2000mm	26400×7200×2000mm	30400×7200×2000mm	40811×7356×2360mm
Makine Ağırlığı	8460kg	10233kg	12006kg	13779kg	10330kg	11370kg	12410kg	13450kg	24200kg
Tabla Taşıma Kapasitesi	18000kg(60mm)	24000kg(60mm)	30000kg(60mm)	36000kg(60mm)	24000kg(60mm)	32000kg(60mm)	40000kg(60mm)	48000kg(60mm)	78000kg(60mm)
Maksimum İvmelenme	0.8G	0.8G	0.8G	0.8G	0.8G	0.8G	0.8G	0.8G	0.8G
Eksen Hızları	80m/min	80m/min	80m/min	80m/min	80m/min	80m/min	80m/min	80m/min	80m/min
Z Eksen Hareketi	135mm	135mm	135mm	135mm	135mm	135mm	135mm	135mm	135mm
Konumlama Hassasiyeti	±0.05mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m
Tekrarlama Hassasiyeti	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm	±0.03mm
⌀30mm Yuvarlaklık	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm
□30mm Kare Kenar Ölçü Hassasiyeti	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm
□190mm Kare Kenar Ölçü Hassasiyeti	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm
□190mm Kare Köşegen Ölçü Hassasiyeti	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm	≤0.2mm
